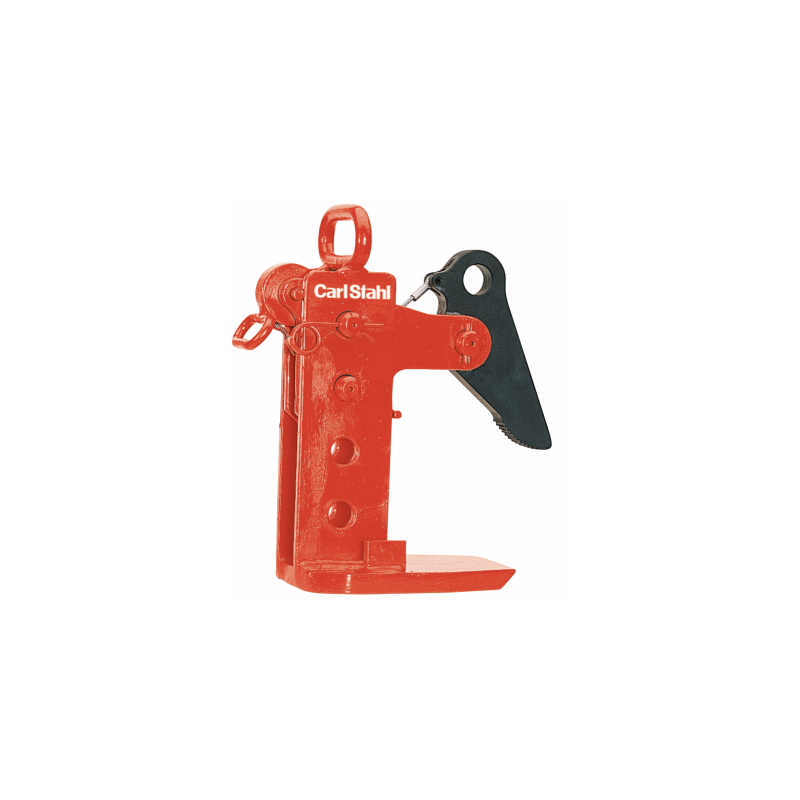

Uchwyt podnoszący do poziomego transportu blach
Numer katalogowy:
![]()
Uchwyty podnoszące do poziomego transportu blach i pakietów blach. Za pomocą trzpienia można szybko i bezpiecznie nastawić zakres chwytu 0 - 420mm. Regulacja co 60mm. Przeznaczone są do pracy w parach. Dopuszczalne pochylenie cięgien wynosi max 10°. Udźwig zmniejsza się odpowiednio do kąta rozwarcia cięgien uchwytu.
| Udźwig w kg | Typ | Wymiary około w mm | Waga 1 szt. w kg | Nr artykułu | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | F | H | I | V | ||||
|
1000 1500 |
CGHV 10/150 CGHV 15/300 |
0-150 0-300 |
12 15 |
200 200 |
250 400 |
110 110 |
25 25 |
10 12 |
25301010015101 25301010015102 |
|
3000 3000 3000 |
CGHV 30/180 CGHV 30/300 CGHV 30/420 |
0-180 0-300 0-420 |
20 20 20 |
200 200 200 |
300 420 550 |
120 120 120 |
30 30 30 |
17 14 19 |
25301010015103 25301010015104 25301010015105 |
|
6000 6000 |
CGHV 60/180 CGHV 60/300 |
0-180 0-300 |
30 30 |
230 230 |
350 470 |
120 120 |
30 30 |
20 21 |
25301010015106 25301010015107 |
