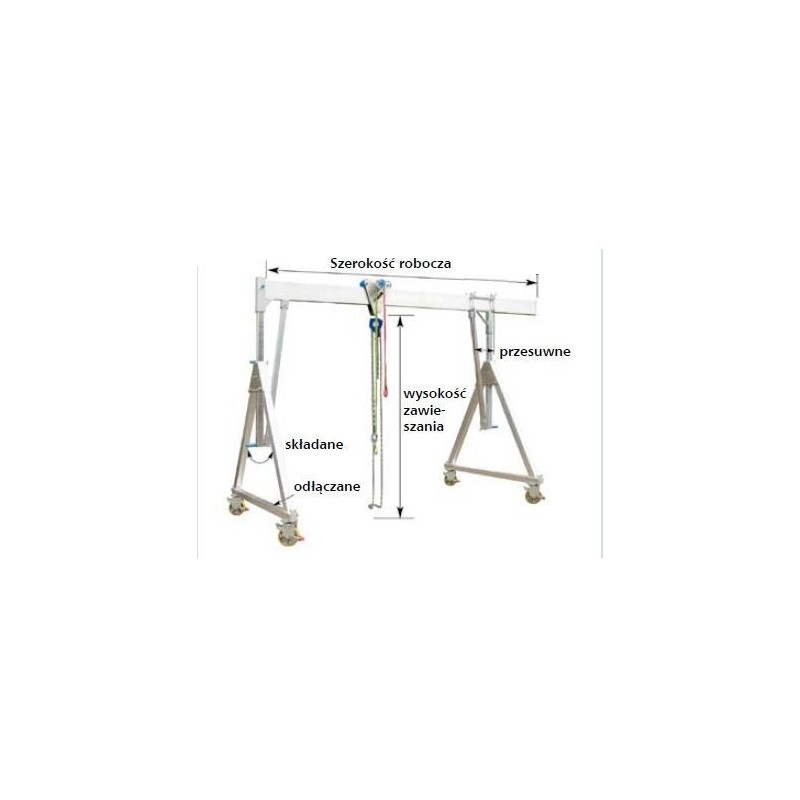

Suwnica aluminiowa
Numer katalogowy:
![]()
Rozwiązanie do przejazdu pod obciążeniem. Wykonanie ze składanymi wspornikami bocznymi typ CS-FKE [ nr: 102515000 ]
Zakres dostawy:
- 2 x ramy boczne, składane z regulacją wysokości podpór (skok co 50mm), 4 stalowe rolki prowadzące o średnicy 200mm z warstwą poliuretanu oraz zintegrowany z kołami hamulec
- 1 x dźwigar wózka
- 1 x blokowany hamulec
- 1 x odbojnik
- 1 x mechanizm regulacji poziomej
Wersja alternatywna
Suwnica aluminiowa z podzielnym łączonym dźwigarem
Najgrubszy oraz najdłuższy komponent może być dostarczony jako podzielna, wciskana wersja, np. dla mniejszej paczki.
Dwie części mogą być użyte jako jedna belka.
Możliwe są następujące kombinacje:
1) Długość belki 2000 mm
2) Długośc belki 4000 mm (2000 mm + 2000 mm)
Dźwigar aluminiowy: podzielny, łączony
| Udźwig w kg | Długość wewnątrz / całkowita belki w mm | Wysokość podnosze- nia min./max. w mm | Min/Max wysokość w mm | Zakres dopasowania belki w mm | Zakres kontroli nóg w mm | Rozstaw podpór w mm | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|---|
|
1000 1000 1000 |
4000/4100 4000/4100 4000/4100 |
1730/2130 2170/3020 2500/3800 |
2110/2510 2550/3400 2880/4180 |
400 850 1300 |
- - - |
1490 2000 2320 |
180 202 220 |
10251500015036 10251500015040 10251500015044 |
|
1500 1500 1500 |
4000/4100 4000/4100 4000/4100 |
1730/2130 2170/3020 2500/3800 |
2110/2510 2550/3400 2880/4180 |
400 850 1300 |
- - - |
1490 2000 2320 |
196 218 236 |
10251500015038 10251500015042 10251500015046 |
Dźwigar aluminiowy
| Udźwig w kg | Długość wewnątrz / całkowita belki w mm | Wysokość podnosze- nia min./max. w mm | Min/Max wysokość w mm | Zakres dopasowania belki w mm | Zakres kontroli nóg w mm | Rozstaw podpór w mm | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|---|
|
1000 1000 1000 |
4000/4100 4000/4100 4000/4100 |
1730/2130 2170/3020 2500/3800 |
2110/2510 2550/3400 2880/4180 |
400 850 1300 |
- - - |
1490 2000 2320 |
167 189 207 |
10251500015035 10251500015039 10251500015043 |
|
1500 1500 1500 |
4000/4100 4000/4100 4000/4100 |
1730/2130 2170/3020 2500/3800 |
2110/2510 2550/3400 2880/4180 |
400 850 1300 |
- - - |
1490 2000 2320 |
175 197 215 |
10251500015037 10251500015041 10251500015045 |
